产品介绍
斜床身数控车床作为高精度、高能效的自动化加工设备，凭借其独特的设计与性能优势，广泛应用于航空、电子、钟表、汽车制造等精密加工领域。
核心特性
1、结构稳定性：斜床身设计通过45°至60°的倾斜角度，使切削力沿床身直接传导至地基，显著提升抗弯、抗扭刚性和加工稳定性。该结构尤其适合大中型零件或高精度要求的加工场景，有效降低因重力或振动导致的精度偏差。
2、排屑效率优化：倾斜导轨设计可自动引导铁屑至排屑机，避免积屑导致的导轨热变形与精度损失。此特性在批量化生产中尤为重要，可减少因铁屑堆积引发的工件报废风险。
3、多工艺集成能力：配备多工位刀塔或动力刀塔后，可实现车削、铣削、钻孔、攻丝等复合加工，满足复杂零件的一站式加工需求，显著提升生产效率。
应用场景
1、精密零件加工：适用于航空发动机叶片、电子连接器、钟表齿轮等高精度回转体零件的批量生产，可稳定加工内外圆、锥面、球面、螺纹及复杂曲面。
2、难加工材料处理：针对高温合金、钛合金、不锈钢等高强度材料，通过优化主轴扭矩与刚性设计，实现快速粗加工与精密光整加工的结合。
3、自动化产线配套：可选配液压卡盘、尾座及自动上下料系统，无缝集成至柔性制造单元（FMS），适配汽车零部件、医疗器械等行业的智能化生产需求。
技术优势
1、高刚性床身设计：采用整体铸造的高级铸铁床身，结合回火工艺去除内应力，确保长期使用中的精度稳定性。X、Z轴导轨采用高精度线性导轨，全行程直线度经过严格校准。
2、主轴系统优化：主轴配置高精度轴承组，支持高速旋转与重载切削。部分机型搭载直驱电机或齿轮传动系统，兼顾高速加工与低速大扭矩输出需求。
3、智能控制系统：兼容主流数控系统（如新代、广数、发那科等），支持直线插补、圆弧插补及动态补偿功能。通过编程实现复杂轨迹的精准控制，降低人工干预需求。
斜床身数控车床价格受以下因素影响
1、质量与配置：高品质的斜床身数控车床采用优质技术和高性能材料，其生产流程和质量检验标准更为严格，导致成本增加。
2、品牌效应：知名品牌的车床由于其在品质保证和企业文化方面的优势，通常价格较高。
3、功能和技术：具备更多附加功能和技术的数控车床，如高精度、高自动化、智能化控制等，价格会更高。
4、材料成本：高质量的原材料和配件价格较高，直接影响到车床的成本和售价。不同供应商和采购批量也会影响材料成本。
5、产地和运输成本：生产地与消费市场的距离会影响运输成本，进而影响售价。产地较远时，运输费用增加，车床价格也会相应提高。
6、系统与配件：数控系统的品牌和性能、液压电器元件的选择、是否为全闭环控制等配置因素，都会对价格产生影响。
7、售后服务：提供完善售后服务的厂家可能会增加机床的成本，这部分成本会体现在售价上。完善的售后服务能够提高用户的购买信心。
|

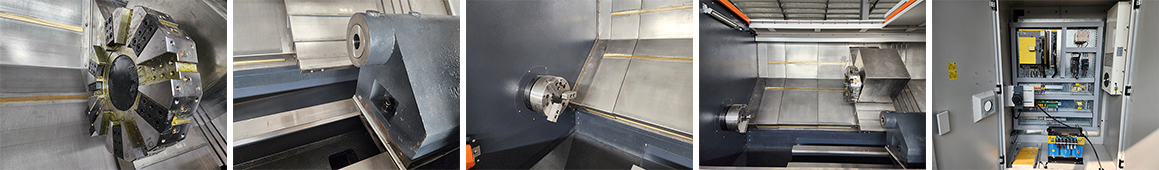

基本配置： 广数GSK980TDI系统 三爪中空液压卡盘 12工位液压刀塔 液压尾座 自动移动尾座 伺服主轴电机 自动润滑系统 自动冷却系统 全防护罩 链式排屑机 |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 12T Hydraulic turret Hydraulic Tailstock Tailstock auto movement Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可选配置： FANUC、SIEMENS等其他系统 12工位(Y轴)动力刀塔， 可编程尾座 液压中心架 送料机 对刀仪 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T (Y axis) Powered Turret Programmable Tailstock Hydraulic Center Rest Bar Feeder Tool Setting |
|
技术参数 |
Specifications |
Unit |
TC4558 |
TC4563 |
|
床身角度 |
Bed incline |
|
45° |
45° |
|
床身上回转直径 |
Cutting capacity over bed |
mm |
Φ580 |
Φ630 |
|
溜板上回转直径 |
Cutting capacity over support |
mm |
Φ400 |
Φ430 |
|
最大工件长度 |
Max workpiece length |
mm |
1000/1500/2000/3000 |
|
|
卡盘尺寸 |
Chuck size |
|
A2-8 10” |
A2-8 10” / A2-11 12” |
|
主电机功率 |
Spindle power |
kw |
15-18.5 |
15-18.5 |
|
主轴转速 |
Spindle speeds |
rpm |
2600 |
2600 |
|
主轴通孔 |
Spindle bore |
mm |
Φ87 |
Φ87 |
|
通过棒料直径 |
Through-spindle draw tube bore |
mm |
Φ72 |
Φ72 |
|
X轴伺服电机扭矩 |
X axis servo motor |
NM |
22 |
22 |
|
X 轴行程 |
X travel |
mm |
320 |
320 |
|
Z 轴伺服电机扭矩 |
Z axis servo motor |
NM |
22 |
22 |
|
Z轴行程 |
Z travel |
mm |
1000/1500/2000/3000 |
|
|
刀塔容量 |
Turret capacity |
|
12pcs |
12pcs |
|
刀杆尺寸 |
Standard handle size |
mm |
25×25 |
25×25 |
|
尾座套筒直径 |
Tailstock sleeve diameter |
mm |
Φ100 |
Φ100 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700/1200/1700/2700 |
|
|
尾座套筒锥度 |
Tailstock taper |
|
MT5 |
MT5 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
0.01 |
|
重复定位精度 |
Repeatability accuracy |
mm |
0.008 |
0.008 |
|
机床尺寸 |
Overall dimensions |
m |
5.1/5.6/6.2/7.3×2.3×2.5 |
|
|
机床重量 |
Weight |
kg |
5500/6900/8200/10800 |
5800/7200/8500/11200 |
